Центральный кондиционер AVMD5500

▪ Производится только в двухэтажном исполнении
с теплоутилизаторами;

▪ За счет прямоугольного сечения каждого этажа общая
высота кондиционера не превышает 2 м;

▪ Облегченная конструкция, максимально оптимизирован-
ная по габаритам;

▪ Каркас из алюминиевого профиля и сендвич-панелей
толщиной 25 мм;

▪ Резиновый уплотнитель, встроенный в алюминиевый
профиль, обеспечивает высокую герметичность
конструкции со стороны съемных панелей и в месте
соединения отдельных секций друг с другом;

▪ Типоразмеры: 4500, 5500, 7500, 9500, 13500, 18500.

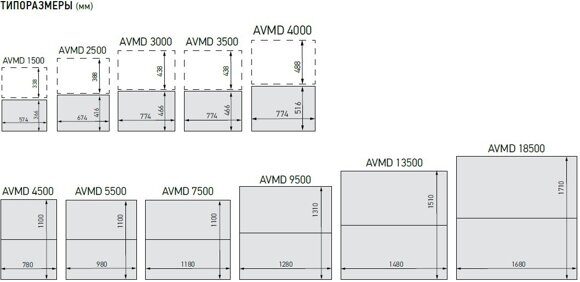

ТИПОРАЗМЕРЫ (мм)

ВЕНТИЛЯТОР

▪ Предназначен для создания воздушного потока;
▪ Низкое энергопотребление за счет рабочего колеса с назад
загнутыми лопатками, установленного на валу
электродвигателя;
▪ Высокая эксплуатационная надежность благодаря встроенной
защите электродвигателя от перегрева.

ВОДЯНОЙ НАГРЕВАТЕЛЬ

Предназначен для нагрева воздушного потока;
▪ Эффективный медно-алюминиевый теплообменник;
▪ Патрубки для слива теплоносителя и выпуска воздуха из кон-
тура теплообменника.

ЭЛЕКТРИЧЕСКИЙ НАГРЕВАТЕЛЬ

Предназначен для нагрева воздушного потока;
▪ Нагревательные элементы трубчатого типа с оребрением,
выполненным из стальной гофрированной ленты;
▪ Мощность 30, 45, 60, 75, 90, 120 кВт;
▪ Оснащен двумя термостатами защиты от перегрева корпуса
и воздуха;
▪ Оснащен двумя термостатами защиты от перегрева:
по температуре воздуха и по температуре корпуса.

ВОДЯНОЙ ОХЛАДИТЕЛЬ

Предназначен для охлаждения воздушного потока;
▪ Эффективный медно-алюминиевый теплообменник;
▪ Пластиковый каплеуловитель препятствует попаданию кон-
денсата, образовавшегося в процессе теплообмена, в систему
воздуховодов;
▪ Поддон со сливным патрубком обеспечивает сбор и отвод
конденсата;
▪ Тип холодоносителя – вода или незамерзающие смеси.

ФРЕОНОВЫЙ ОХЛАДИТЕЛЬ

Предназначен для охлаждения воздушного потока;
▪ Эффективный медно-алюминиевый теплообменник;
▪ Пластиковый каплеуловитель препятствует попаданию кон-
денсата, образовавшегося в процессе теплообмена, в систему
воздуховодов;
▪ Поддон со сливным патрубком обеспечивает сбор и отвод
конденсата;
▪ Тип хладагента – R407C, R410a.

ФИЛЬТР

Предназначен для очистки воздушного потока от пыли и дру-
гих твёрдых частиц;
▪ Низкое аэродинамическое сопротивление;
▪ Высокая пылеёмкость (долгий срок службы);
▪ Степень очистки: G3 (EU3) F5 (EU5), F7 (EU7), F9 (EU9).

ШУМОГЛУШИТЕЛЬ

Предназначен для снижения аэродинамического шума,
создаваемого вентилятором в центральных кондиционерах.
Устанавливается после вентилятора;
▪ Эффективное шумопоглощение в широком диапазоне частот;
▪ Шумопоглощающий материал – минеральная вата.

ПЛАСТИНЧАТЫЙ РЕКУПЕРАТОР

Предназначен для снижения энергетических затрат за счёт
утилизации тепла вытяжного воздуха;
▪ КПД утилизации до 60%;
▪ Обводной канал на приточной части используется для за-
щиты рекуператора от обмерзания в холодный период года
и позволяет избежать нежелательной рекуперации в теплый
период года.

РОТОРНЫЙ РЕГЕНЕРАТОР

▪ Предназначен для снижения энергетических затрат за счёт
утилизации тепла вытяжного воздуха;
▪ КПД утилизации до 80%;
▪ Щёточные уплотнители из войлока минимизируют переток
между приточным и вытяжным воздухом;
▪ Минимальный риск обмерзания.

РЕГУЛИРУЮЩАЯ ЗАСЛОНКА

▪ Предназначена для перекрытия вентиляционного канала и
регулирования потока воздуха;
▪ Корпус и поворотные лопатки из алюминиевого профиля;
▪ Шестерёнчатый привод из термостойкого пластика;
▪ Резиновые уплотнители на каждой поворотной лопатке для
увеличения герметичности и снижения риска примерзания;
▪ Шток квадратного сечения для исключения проскальзывания.

ГИБКАЯ ВСТАВКА

▪ Предназначена для присоединения центральных установок
к воздуховодам прямоугольного сечения;
▪ Изолирующий материал на основе винила предотвращает
передачу вибрации от центрального кондиционера к воздухо-
водам;
▪ Фланцы из оцинкованной стали обеспечивают надежное и гер-
метичное соединение.
